干式变压器短路

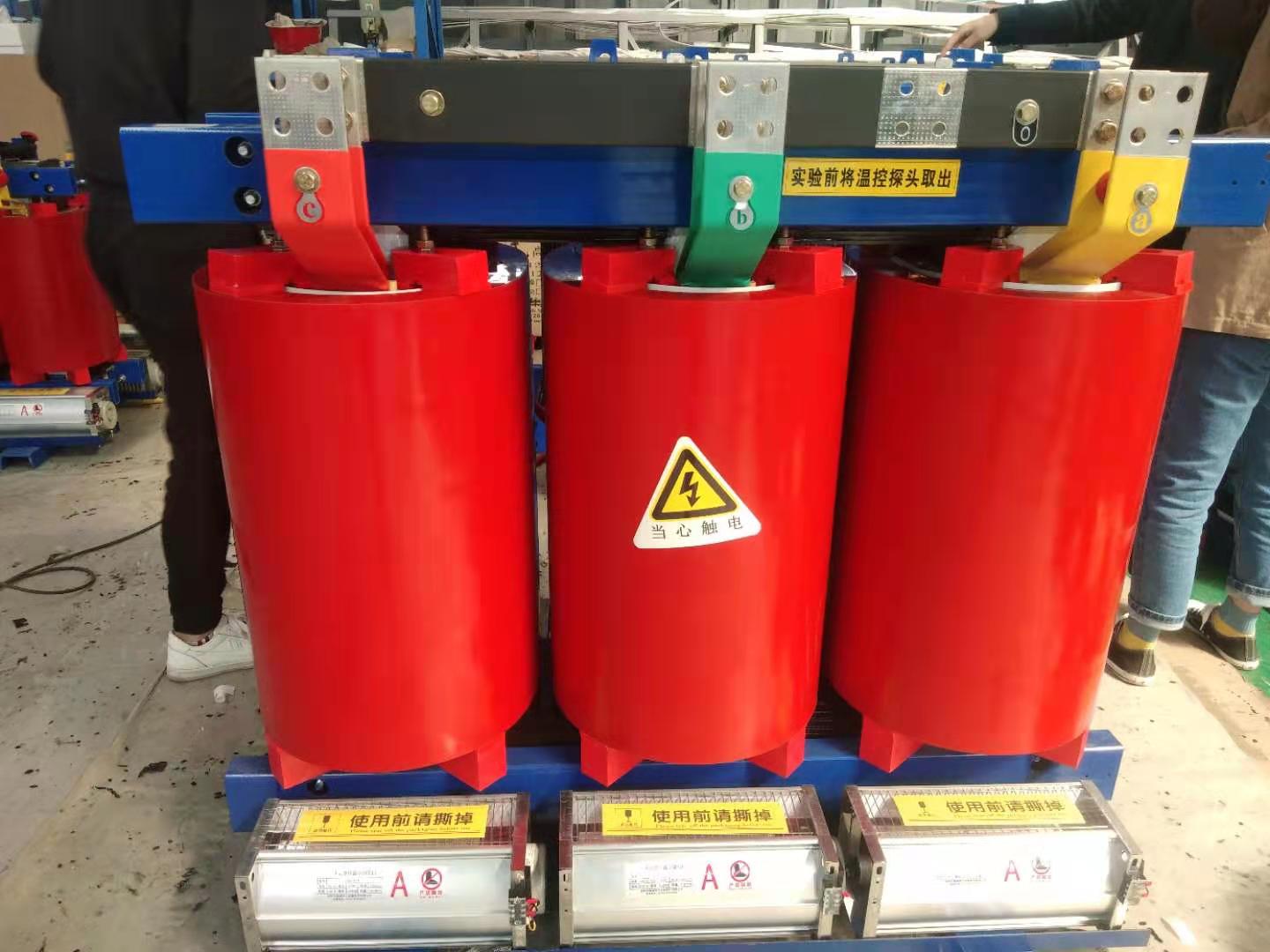

  干式变压器呈现毛病常常会因为内部和外部两种毛病,如果外部在遭受突发性短路时,其高低压侧都将遭到的短路电流冲击,毛病瞬间断路器未断开之前,短路电流发作强大的电动力,这种电动力将作用于变压器的绕组。干式变压器短路(图1)



  短路时,作用于绕组上的辐向力将使高压绕组遭到张力;作用于绕组上的轴向力将使低压绕组遭到压力。因为变压器绕组为圆形,圆形物体遭到压力比遭到张力更易变形,因而,低压绕组易变形。

  突发性短路时发作的轴向力会使绕组紧缩,也会使高低压绕组发作轴向位移,其实轴向力也作用于铁芯和夹件。总结以上可知,变压器外部在遭受突发性短路时,容易发作变形的是低压绕组,然后是高压绕组、铁芯和夹件。

  绕组变形包括轴向和辐向尺寸的变化,器身位移,绕组扭曲、鼓包和匝间短路等,是电力系统运转的一大隐患。变压器统组变形后,有的会当即发作损坏事端,更多的则是仍能持续运转一段时间,运转时间的长短取决于变形的严重程度和部位。

  关于绕组已有变形但仍在运转的干式变压器来说,虽然并不意味着会当即发作绝缘击穿事端,但依据变形状况不同;当再次遭受并不大的过电流或过电压,甚至在正常运转的铁磁振荡作用下,也可能导致绝缘击穿事端。

  所以,在有的所谓“雷击”或“突发”事端中,很可能隐藏着绕组变形性毛病要素。所以当干式变压器呈现毛病时,要及时跟进查看,排除毛病所做,防止形成日后的隐患。



【本文标签】: 干式变压器 短路
